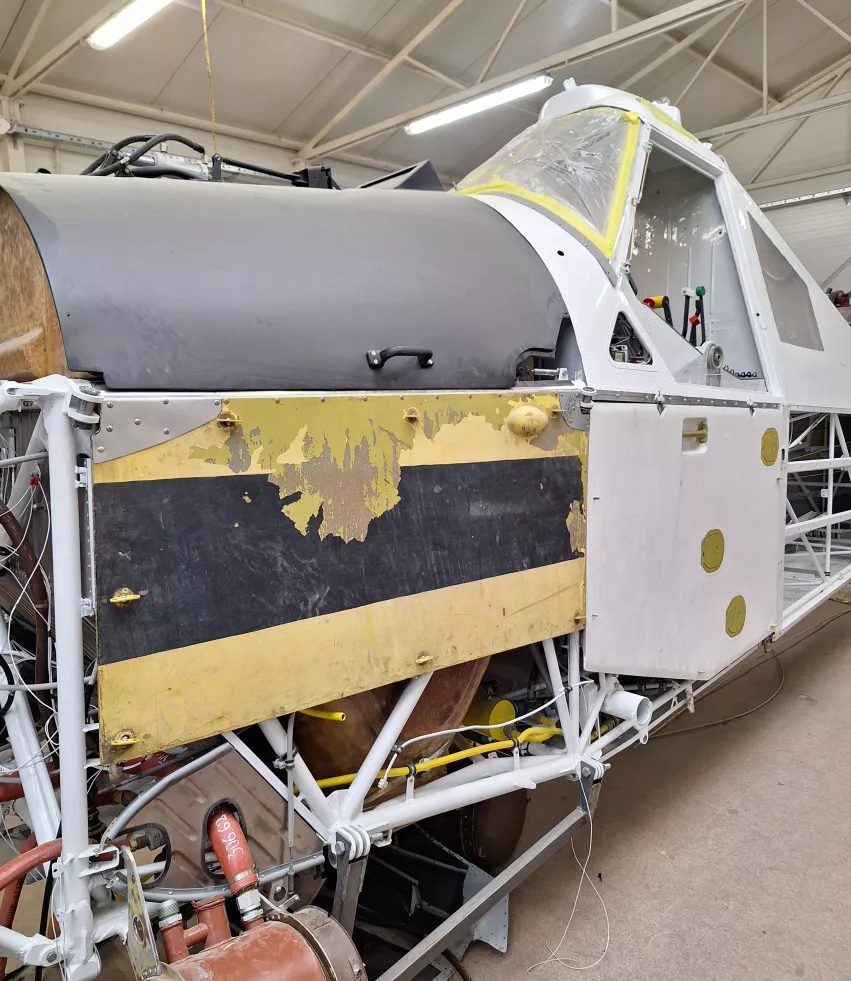

Dopasowane i zamontowane boczne klapy kadłuba
Projekt "Kruk" - stan na początek 2026 r. - cz. VIII
Projekt PZL 106 „Kruk”
Wszystko układa się wg planu
Witamy w 2026 r. Czy to będzie rok kiedy projekt zostanie ukończony? Wydaje się, że tak. Jesteśmy coraz bliżej. Standardowo wracamy do historii samolotu i robimy przegląd postępów w projekcie, a te są już dobrze widoczne.
Cała produkcja nie przekroczyła 275 egz. Zestawienie produkcji:
- PZL-106- prototypy i seria informacyjna- 15 egz.,
- PZL-106A- prototypy i seryjne A, AR i AS- 130 egz. ( w tym ok. PZL-10610 AS),
- PZL-106AT- prototyp- 1 egz.,
- PZL106B- prototypy i seryjne B, BR i BS- 75 egz. (w tym ok. 12 BS i ok. 25 BR),
- PZL-106BT- prototypy i seryjne- 50 egz.,
- PZL-106BTU- prototyp- 1 egz.
Razem- 273 egz.
Połowa produkcji trafiła do NRD, ok. 50 egz. do ZUA (Zakład Usług Agrolotniczych), resztę nabyli indywidualni użytkownicy m.in. z Czechosłowacji, Egiptu, Węgier, Argentyny i Hiszpanii. W dniu 1.01.2007 r. w polskim rejestrze statków powietrznych znajdowało się 10 samolotów PZL-106 ”Kruk”, w tym min.: Zakład Usług Agrolotniczych- 8 egz., dyspozycyjne- 2 egz.
Konstrukcja.
Jednomiejscowy lub dwumiejscowy dolnopłat zastrzałowy o konstrukcji metalowej.
Płat o obrysie prostokątnym, profil NACA 2415, wznios 4°, skos 6°, kąt zaklinowania 6°06'. Konstrukcja dwudzielna, dwudźwigarowa, półskorupowa, całkowicie metalowa. W kesonie międzydźwigarowym integralne, zbiorniki paliwowe. Skrzydła połączone z kadłubem przegubowymi okuciami na końcach dźwigarów i zastrzałami w kształcie litery V, mocowanymi do przedniego dźwigara. Na całej rozpiętości stałe segmentowe sloty. Wyważone masowo i aerodynamicznie lotki oraz klapy- szczelinowe. Konstrukcja lotek i klap-szkielet metalowy, pokrycie z tkaniny. Końcówki skrzydeł z kompozytu szklano- epoksydowego.
Kadłub o przekroju prostokątnym. Konstrukcja kratownicowa, spawana z rur stalowych, przednia gródź kratownicy mieszcząca zbiornik chemikaliów usztywniona zastrzałami skrzydła- zamknięcie obiegu sił przez skrzydło. Pokrycia kadłuba odejmowalne, montowane zamkami szybkorozłącznymi. W przedniej części przekładkowe z kompozytu szklano- epoksydowego, na tylnej części i spodzie kadłuba pokrywy z blach duralowych. Kabina załogi tworzy osobny zespół mocowany do kratownicy. Jej struktura przystosowana jest do przyjęcia dużych obciążeń w przypadku awaryjnego lądowania lub kraksy (do 40 g). Kabina uszczelniona, ogrzewana i przewietrzana, w jej wnętrzu utrzymywane stale niewielkie ciśnienie.. Za kabiną pilota miejsce dla mechanika. Ściana ogniowa z blachy tytanowej.
Usterzenie klasyczne, obrysy usterzeń trapezowe, usterzenie pionowe lekko skośne. Stateczniki konstrukcji metalowej, dwudźwigarowe, podparte zastrzałami z niewielkim wzniosem. Konstrukcja sterów- szkielet metalowy, pokrycie z tkaniny. Usterzenie pionowe powiększone przez dodanie końcówki przedłużającej statecznik pionowy. Podwozie klasyczne stałe. cd. w kolejnym wpisie...

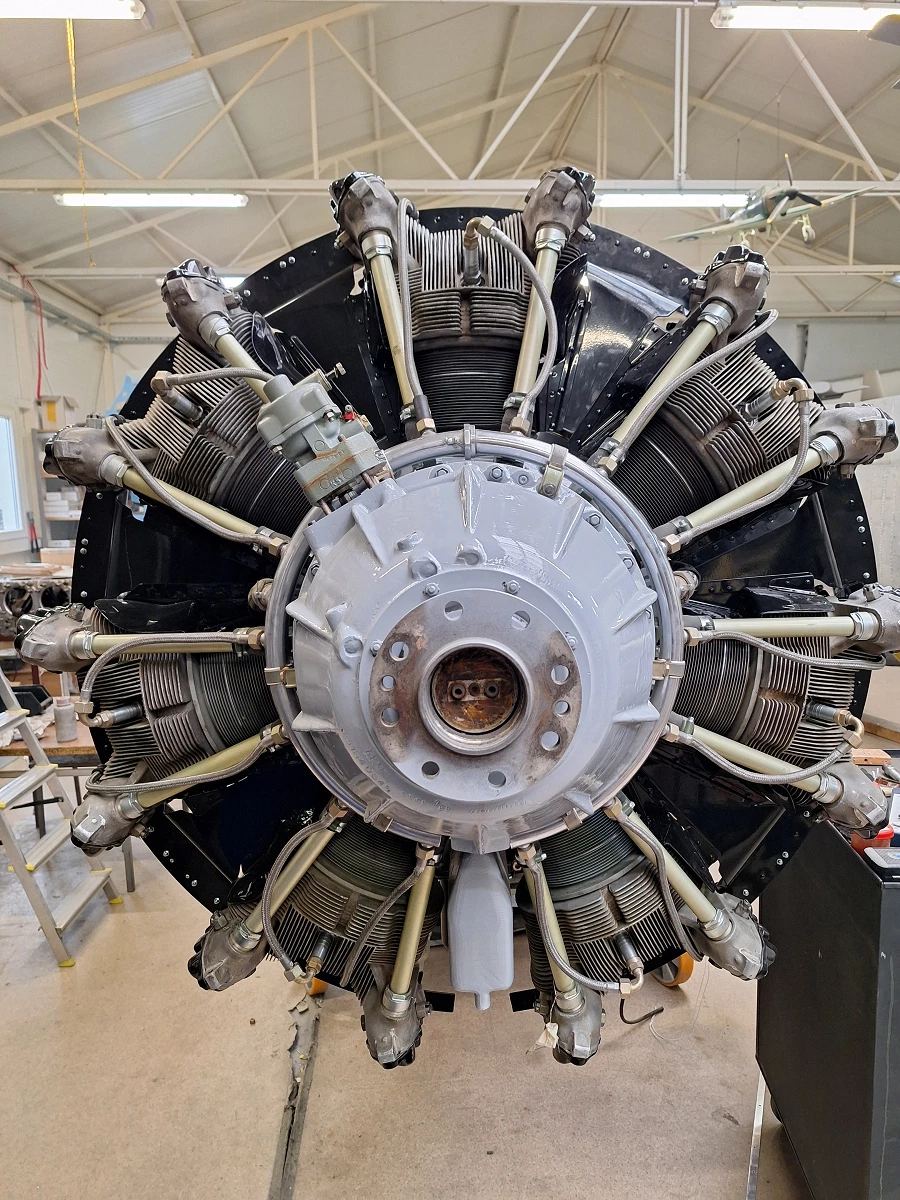

Zerknijmy na postępy w projekcie czyli paczkę zdjęć z Warsztatu Pana Henryka Wickiego.

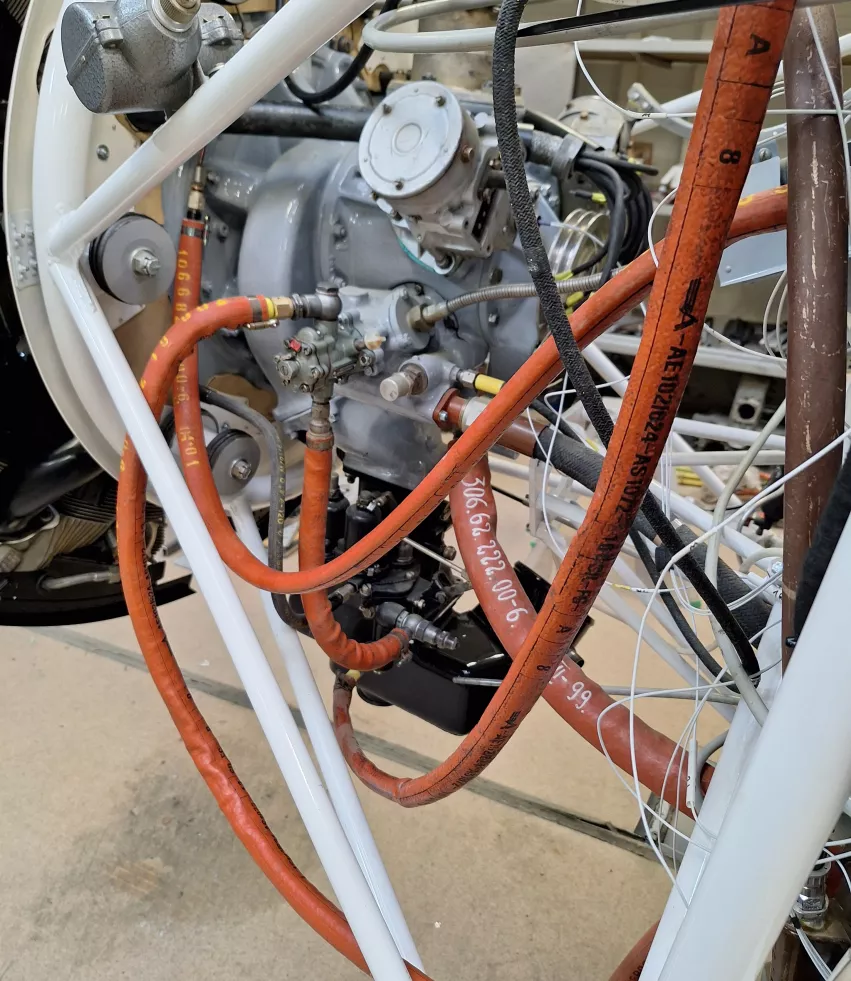

Przewody gumowe instalacji olejowej im paliwowej skompletowane
Zamontowane rury ssące oraz kolektor zastrzykowy silnika

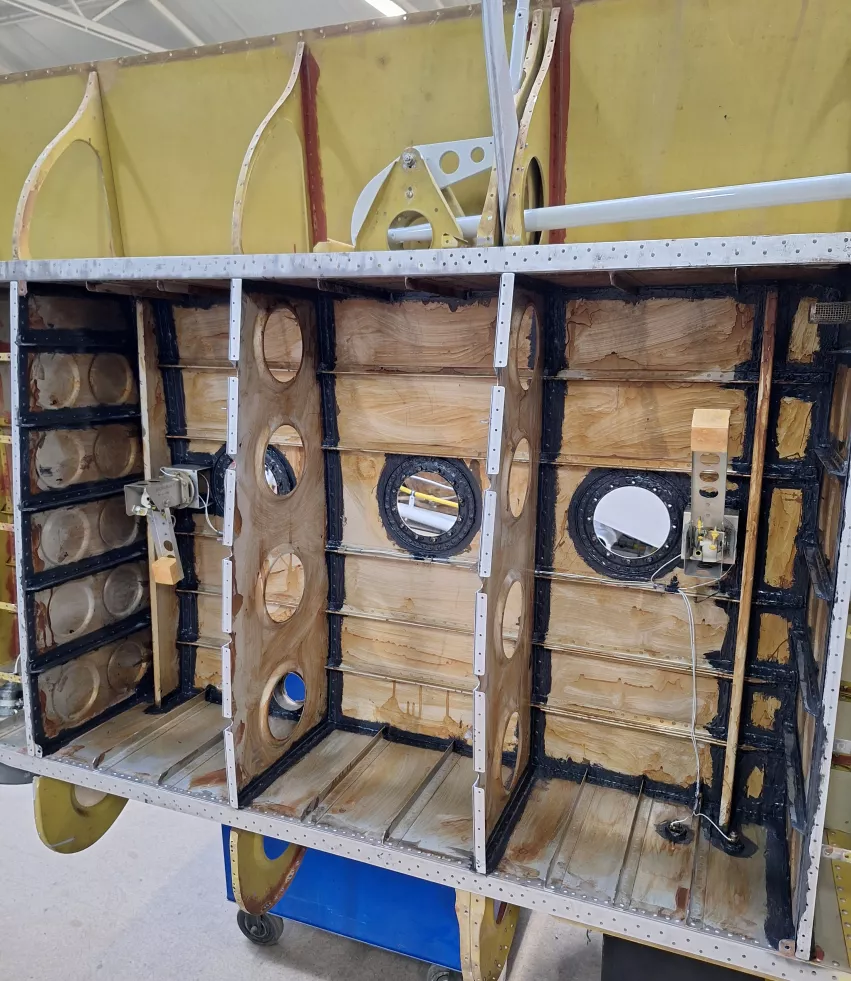

Zbiornik paliwa skrzydła lewego przygotowany do zamknięcia

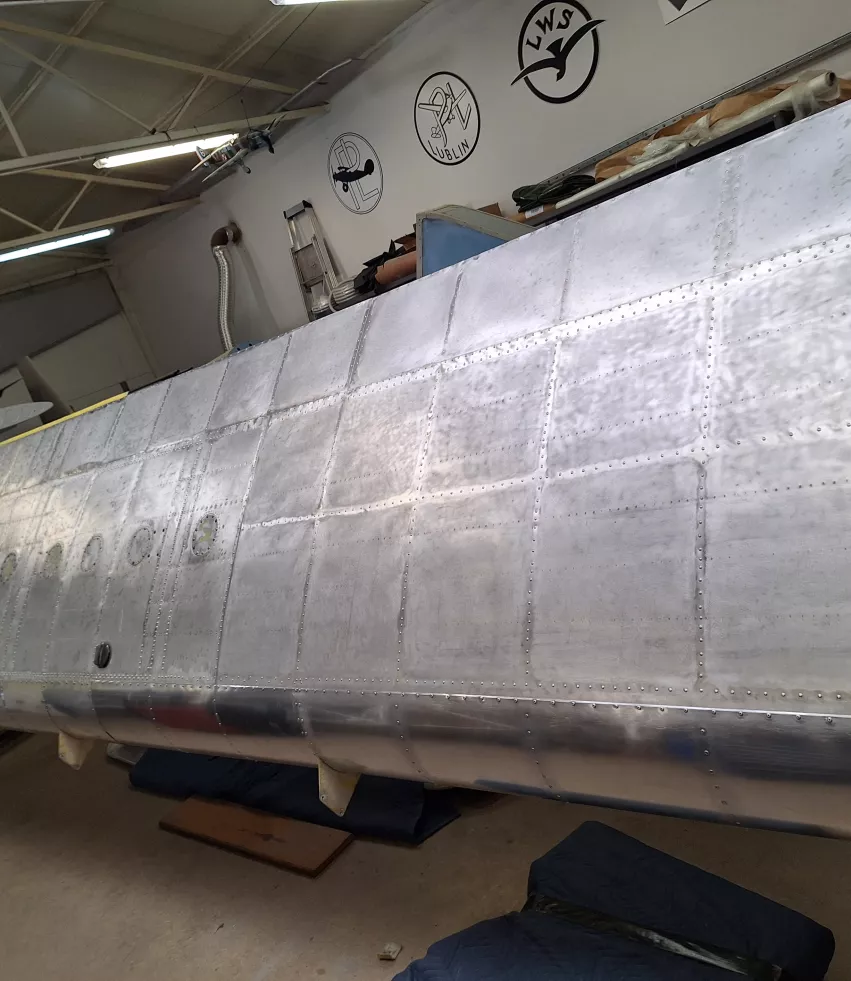

Lewe skrzydło naprawione gotowe do lakierowania-widok z góry

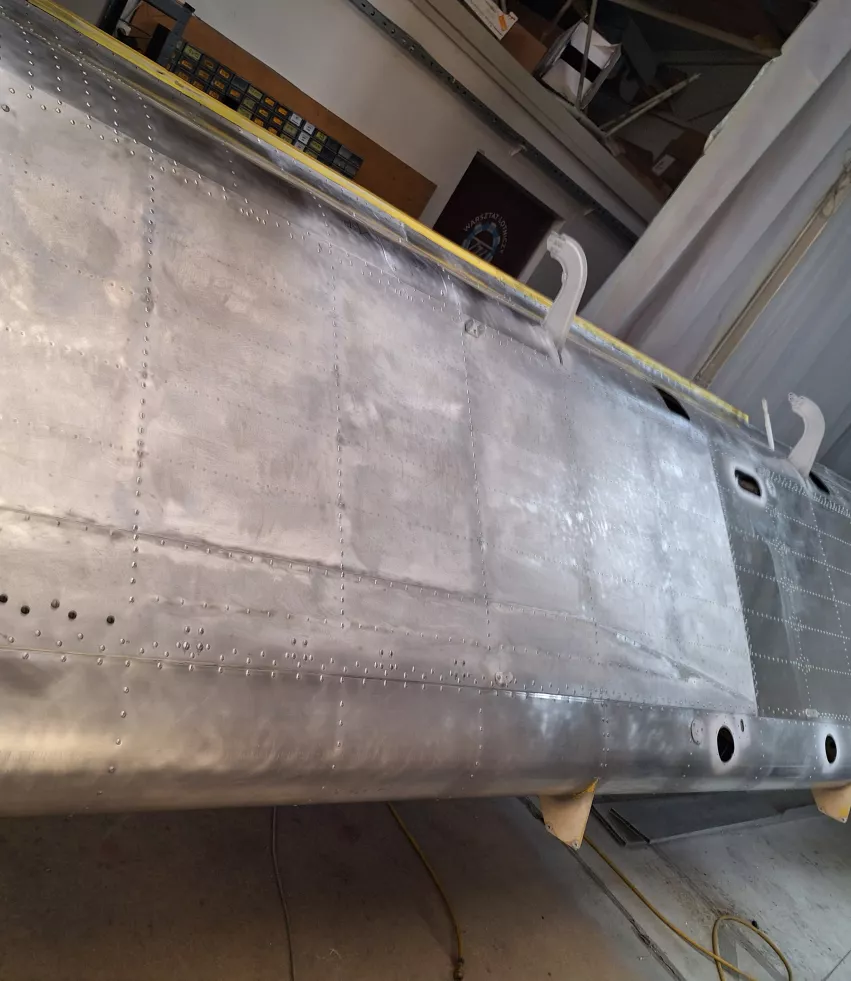

Prawe skrzydło naprawione gotowe do lakierowania-widok z dołu

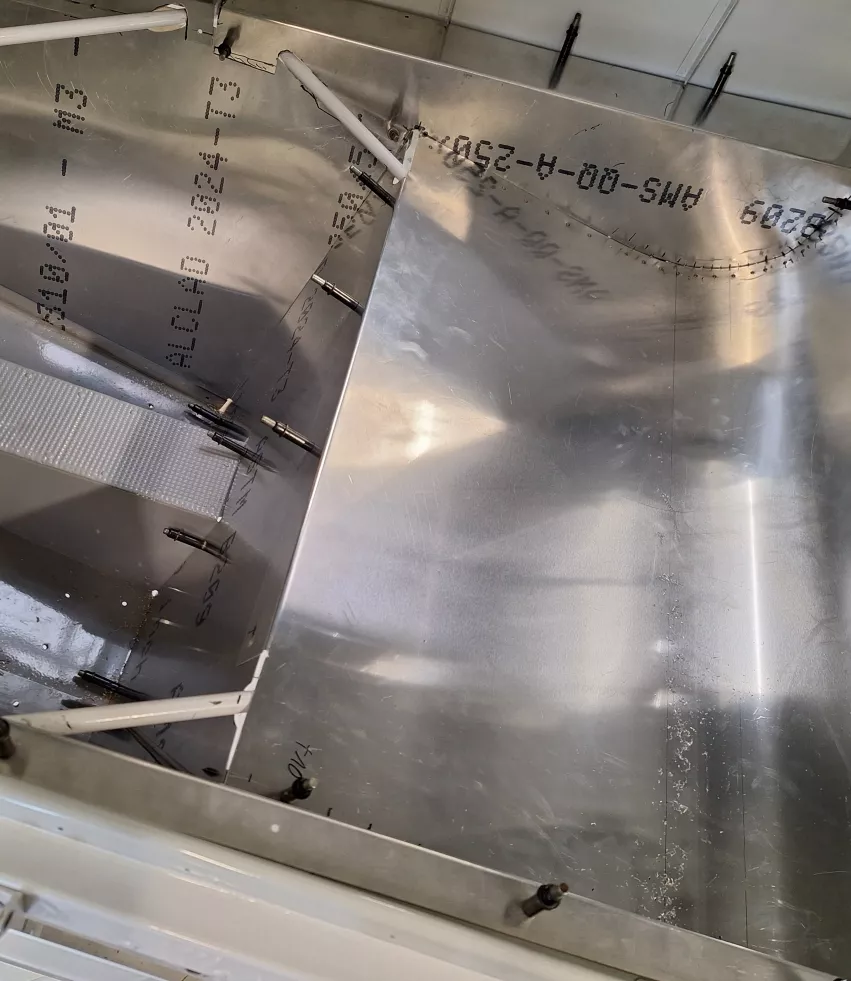

Przepierzenie w kabinie mechanika - widok od strony fotela

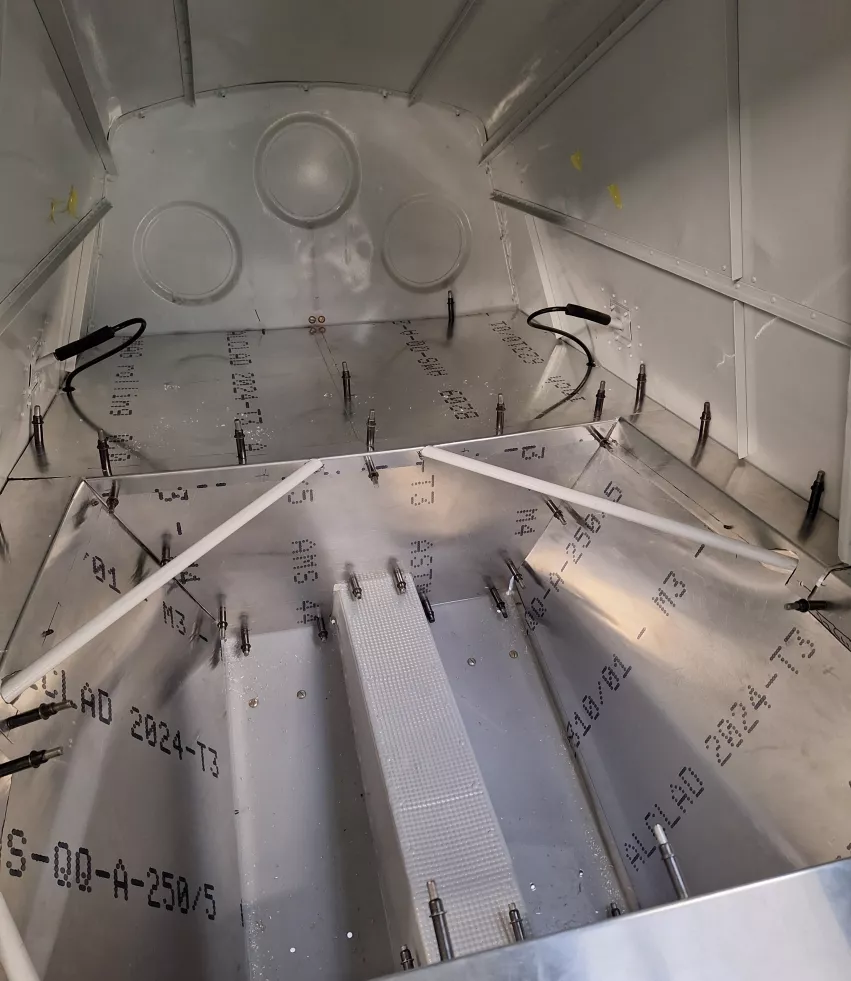

Przepierzenie w kabinie mechanika gotowe do oklejenia - widok do tyłu

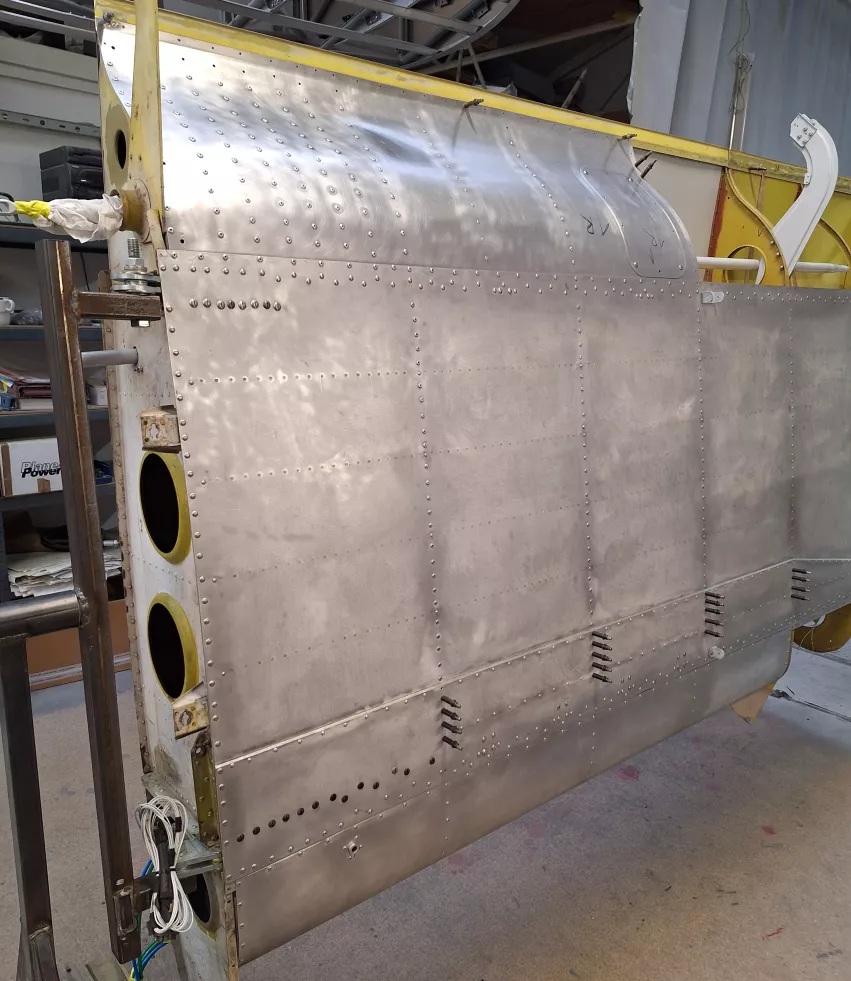

Zanitowane blachy przykadłubowe skrzydła prawego. Blachy krawędzi natarcia i krawędzi spływu wykonane jako nowe na całej długości skrzydła

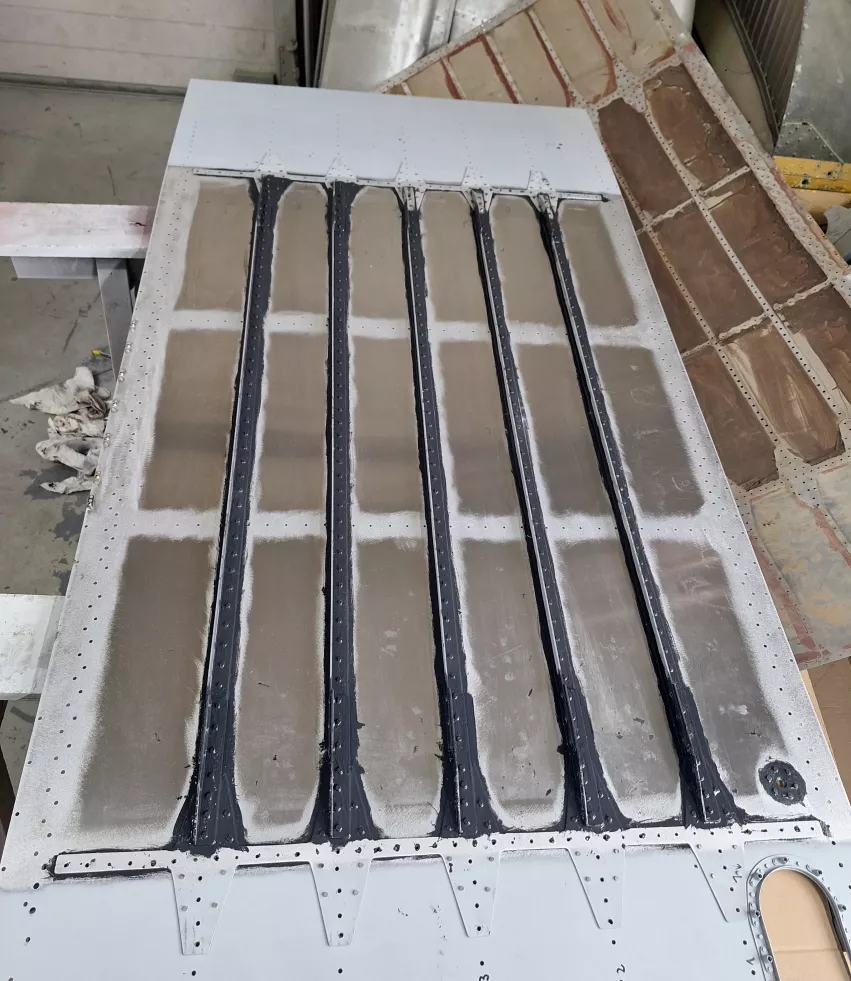

Zespół dolnej pokrywy zbiornika paliwa gotowy do zamontowania na skrzydło
