Bell-Boeing V-22 Osprey – połączenie samolotu i śmigłowca

seria - Maszyny, które zmieniły niebo

Skuteczne połączenie

Śmigłowiec startuje pionowo, ale jest wolny. Samolot leci szybko, ale potrzebuje pasa startowego. Przez dekady lotnictwo próbowało połączyć oba zestawy zalet w jednej konstrukcji – bez powodzenia. Udało się dopiero wtedy, gdy inżynierowie firm Bell i Boeing zbudowali Bell-Boeing V-22 Osprey, czyli pierwszy w historii zmiennowirnikowiec, który trafił do produkcji seryjnej i służby operacyjnej. Maszyna, która startuje pionowo jak helikopter, a po obróceniu gondoli silnikowych leci z prędkością turbośmigłowca.

Pustynna porażka, która napędziła rewolucję

24 kwietnia 1980 r. amerykańskie siły specjalne podjęły próbę odbicia zakładników z ambasady w Teheranie. Operacja Eagle Claw zakończyła się fiaskiem na irańskiej pustyni – śmigłowce nie miały wystarczającego zasięgu, samoloty transportowe nie mogły lądować w terenie. Zginęło ośmiu żołnierzy, a do zakładników nikt nawet nie dotarł.

Ta katastrofa uświadomiła Pentagonowi, że potrzebna jest maszyna łącząca zdolność pionowego startu z prędkością i zasięgiem samolotu. W 1981 r. uruchomiono program JVX (Joint-service Vertical take-off/landing Experimental), a dwa lata później kontrakt na budowę prototypu trafił do konsorcjum Bell Helicopter i Boeing Helicopters. Bell wnosił doświadczenie z eksperymentalnych zmiennowirnikowców XV-3 i XV-15 – maszyn, które już w latach 50. i 70. testowały koncepcję obracanych gondoli. Boeing zapewniał potencjał przemysłowy i doświadczenie z produkcji ciężkich śmigłowców transportowych. Pierwszy lot V-22 odbył się 19 marca 1989 r.

Anatomia przemiany

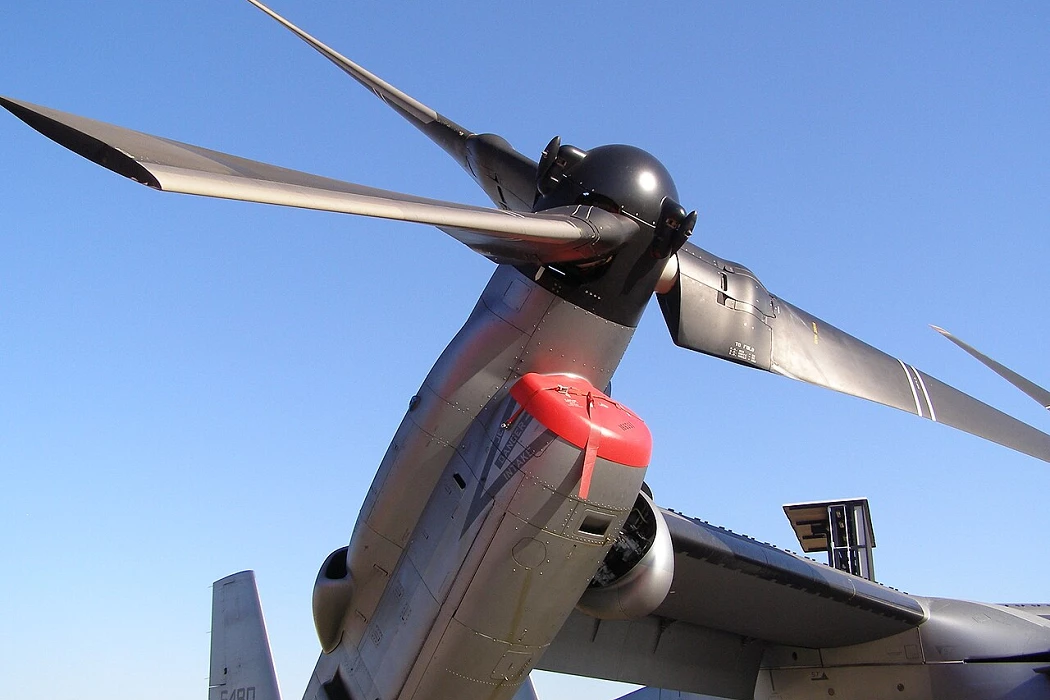

Zasada działania zmiennowirnikowca wygląda prosto na schemacie, lecz jest ekstremalnie trudna w realizacji. Na końcach skrzydeł V-22 znajdują się dwie gondole, z których każda mieści silnik turbowałowy Rolls-Royce AE 1107C-Liberty o mocy 4 586 kW oraz trójłopatowy wirnik o średnicy 11,6 metra.

Podczas startu i lądowania gondole są skierowane pionowo – wirniki pracują jak w klasycznym śmigłowcu. Po osiągnięciu odpowiedniej wysokości i prędkości gondole obracają się do pozycji poziomej. Wirniki stają się wówczas śmigłami ciągnącymi, a siłę nośną przejmuje skrzydło. Cały proces przejścia trwa ok. 12 sekund. Zmiennowirnikowiec może startować z pokładu okrętu lub z polowej polany, a chwilę potem lecieć z prędkością niedostępną dla żadnego śmigłowca.

Istotnym zabezpieczeniem jest wał transmisyjny łączący obie gondole. W razie awarii jednego silnika drugi napędza oba wirniki – pilot zachowuje pełną kontrolę nad maszyną. Dopracowano również aspekt morski: skrzydła obracają się o 90° i składają wzdłuż kadłuba, a wirniki zginają się wzdłuż gondoli. Dzięki temu V-22 mieści się w hangarze na pokładzie okrętu desantowego.

Dwa razy szybciej, dwa razy dalej

Liczby mówią same za siebie. Prędkość maksymalna V-22 to 565 km/h – niemal dwukrotnie więcej niż UH-60 Black Hawk (ok. 295 km/h). Zasięg na paliwie wewnętrznym wynosi 1 627 km, wobec ok. 590 km dla Black Hawka. To przepaść, która zmienia logikę planowania operacji wojskowych. Na pokład V-22 wchodzi 24 żołnierzy w pełnym wyposażeniu lub ponad 9 ton ładunku wewnętrznego. Maszyna operuje w trzech wariantach: MV-22B dla Marines (szturm amfibijny), CV-22B dla sił specjalnych USAF i CMV-22B dla marynarki wojennej (zaopatrzenie lotniskowców).

26 lat w budowie

Od uruchomienia programu JVX w 1981 r. do wejścia V-22 do służby operacyjnej w 2007 r. minęło 26 lat. To jeden z najdłuższych cykli rozwojowych w historii lotnictwa wojskowego – i bynajmniej nie dlatego, że ktoś się nie spieszył.

Zmiennowirnikowiec jest maszyną bez precedensu konstrukcyjnego. Całe gondole silnikowe obracają się w locie, co generuje obciążenia mechaniczne i wibracje, z jakimi wcześniejsze konstrukcje nie musiały się mierzyć. Potężny podmuch wirników przy lądowaniu był wystarczająco silny, by uszkodzić lądowisko. Program wielokrotnie balansował na granicy zamknięcia – sekretarz obrony Dick Cheney próbował go anulować w 1989 r., lecz Kongres trzykrotnie przywracał finansowanie. Droga od prototypu do gotowej maszyny była wyboista i kosztowna, ale inżynierowie Bell i Boeing ostatecznie udowodnili, że koncepcja zmiennowirnikowca działa.

Zmiennowirnikowiec w boju i w przyszłości

Od 2007 r. V-22 służył w Iraku, Afganistanie i w dziesiątkach misji humanitarnych. Marines wykorzystywali MV-22B jako maszynę szturmową operacji amfibijnych – Osprey zastąpił wysłużone Boeing CH-46 Sea Knight, które latały od lat 60. Siły specjalne USAF operują wariantem CV-22B, zdolnym do tankowania w locie. Jedynym zagranicznym użytkownikiem jest Japonia z 17 egzemplarzami.

Łącznie zamówiono ponad 460 maszyn, a linia produkcyjna ma pracować do ok. 2028 r. Najważniejszym potwierdzeniem żywotności koncepcji jest jednak decyzja US Army z 2022 r.: w programie FLRAA (Future Long-Range Assault Aircraft) armia wybrała Bell V-280 Valor – zmiennowirnikowiec nowej generacji. Bell-Boeing V-22 Osprey udowodnił, że kategoria, w którą przez dekady nie wierzono, ma przyszłość.

10 ciekawostek o Bell Boeing V-22 Osprey, które naprawdę zaskakują

1. To nie jest ani śmigłowiec, ani samolot — formalnie to tiltrotor

Bell Boeing V-22 Osprey
V-22 należy do bardzo rzadkiej kategorii statków powietrznych typu tiltrotor — wirniki obracają się do pionowego startu jak w śmigłowcu, a potem przechodzą do lotu poziomego jak turbośmigłowy samolot. W praktyce daje to hybrydę obu światów.

2. W razie awarii jednego silnika oba wirniki nadal działają

To jedna z najbardziej imponujących cech konstrukcji. Oba silniki są połączone wałem transmisyjnym biegnącym przez skrzydło, więc jeśli jeden silnik padnie, drugi może napędzać oba rotory jednocześnie. To rozwiązanie zaprojektowano specjalnie ze względu na bezpieczeństwo podczas zawisu.

3. Osprey jest piekielnie szybki jak na maszynę VTOL

Maksymalna prędkość to około 565 km/h (305 węzłów) — znacznie szybciej niż większość klasycznych śmigłowców wojskowych. Dla porównania UH-60 Black Hawk zwykle lata około 280–295 km/h.

4. Program był tak kontrowersyjny, że prawie go skasowano kilka razy

Rozwój V-22 ciągnął się dekadami, kosztował miliardy i był wielokrotnie krytykowany po serii katastrof testowych. W pewnym momencie program uznawano niemal za politycznie martwy projekt, ale przetrwał dzięki silnemu wsparciu Marines.

5. Ma nietypowy problem aerodynamiczny: vortex ring state + power settling

Podczas określonych profili pionowego opadania Osprey może wejść w niebezpieczny stan podobny do tego znanego ze śmigłowców, ale jego charakterystyka jest bardziej złożona przez konfigurację tiltrotora. Piloci przechodzą specjalistyczne szkolenie właśnie pod kątem tego zagrożenia.

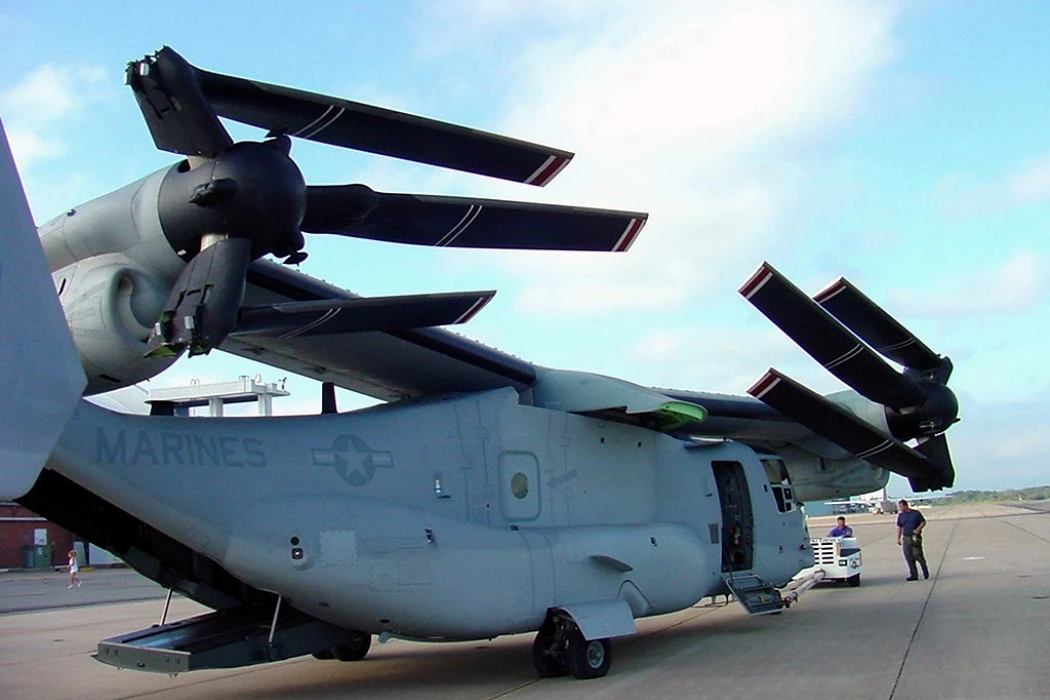

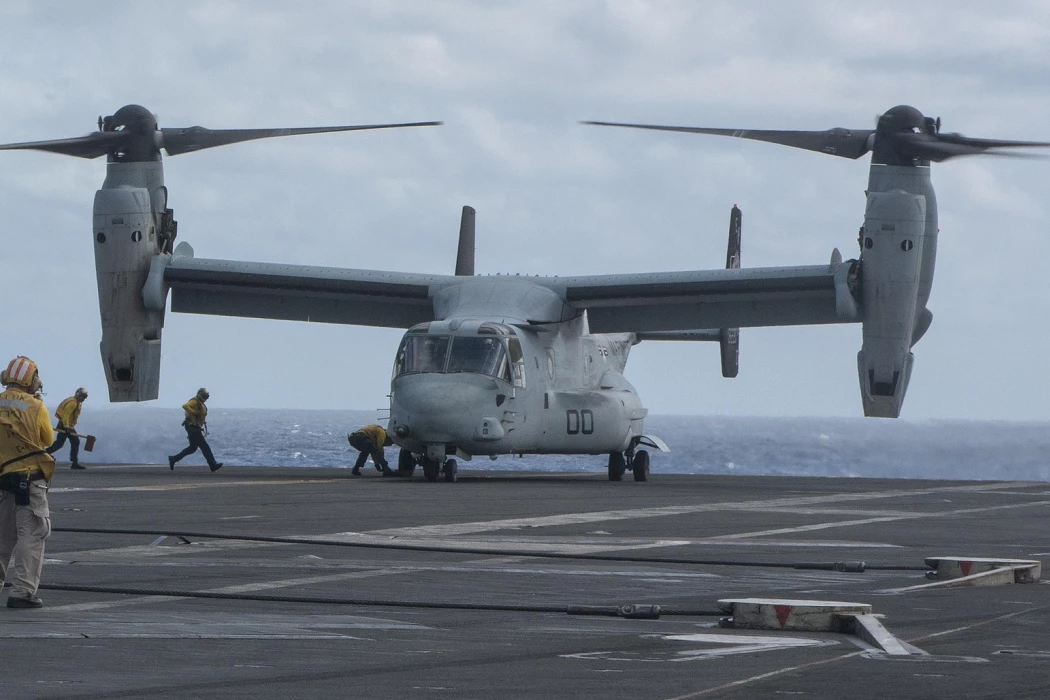

6. Składane skrzydła i obracane gondole pozwalają „upchnąć” go na okręcie

Mimo ogromnych rozmiarów V-22 został zaprojektowany do operowania z okrętów desantowych. Skrzydła obracają się, a łopaty składają, żeby zmieścił się w hangarach marynarki — wygląda to niemal jak transformacja robota z filmu sci-fi.

7. Osprey miał być odpowiedzią na katastrofę Eagle Claw

Jednym z impulsów do powstania tej klasy maszyn była porażka operacji Operation Eagle Claw (1980), amerykańskiej próby odbicia zakładników w Iranie. Wojsko uznało wtedy, że potrzebuje maszyny łączącej zasięg samolotu i zdolność pionowego lądowania.

8. Strumień z wirników jest tak potężny, że stanowi realne zagrożenie dla otoczenia

Downwash V-22 jest znacznie silniejszy niż w wielu klasycznych śmigłowcach. Potrafi podnosić ciężkie przedmioty, gruz i pył z ogromną siłą, co utrudnia operacje w terenie zurbanizowanym i pustynnym.

9. Istnieje „luksusowa” wersja dla VIP-ów

Wariant CMV-22B służy US Navy głównie do transportu logistycznego, ale rozważano i testowano konfiguracje transportu VIP oraz specjalnych misji dalekiego zasięgu. Tiltrotor jako szybka limuzyna powietrzna? Prawie.

10. Piloci mówią, że to bardziej „zarządzanie systemem” niż klasyczne pilotowanie

Przesiadka ze śmigłowca lub samolotu na V-22 wymaga zmiany sposobu myślenia. To maszyna z bardzo złożoną automatyką przejścia między trybami lotu, a pilot bardziej nadzoruje transformację aerodynamiczną niż ręcznie „walczy” z nią jak w starszych konstrukcjach.

Bonus dla geeków:

NASA badała cywilne zastosowania technologii tiltrotor jako potencjalnego środka szybkiego transportu regionalnego — więc idee stojące za Ospreyem mogą wrócić w lotnictwie cywilnym.
